重量木骨の大スパンを支える基礎配筋

今日は、TOAHOME新社屋の工事経過についてご紹介します。

SE構法の基礎計画はFEM解析（Finite　Element　Method＝有限要素法）により、

建物に伝わる力を解析し、その地盤に応じた最適な基礎工事を行っていきます。

(FEM解析：構造物の変形・振動などを数値的に解析する手法）

地盤と建物をつなぐ基礎から構造計算することで、家は倒れないよう設計されます。

建物の接地圧（構造の重量＋基礎の重量）と、地耐力（地盤の強さ）をくらべた場合、

地耐力が上回る必要があるため、基礎を含めた建物の安全性の計算を行っています。

構造計算をすることにより、配筋ピッチも間隔が変わってきます。

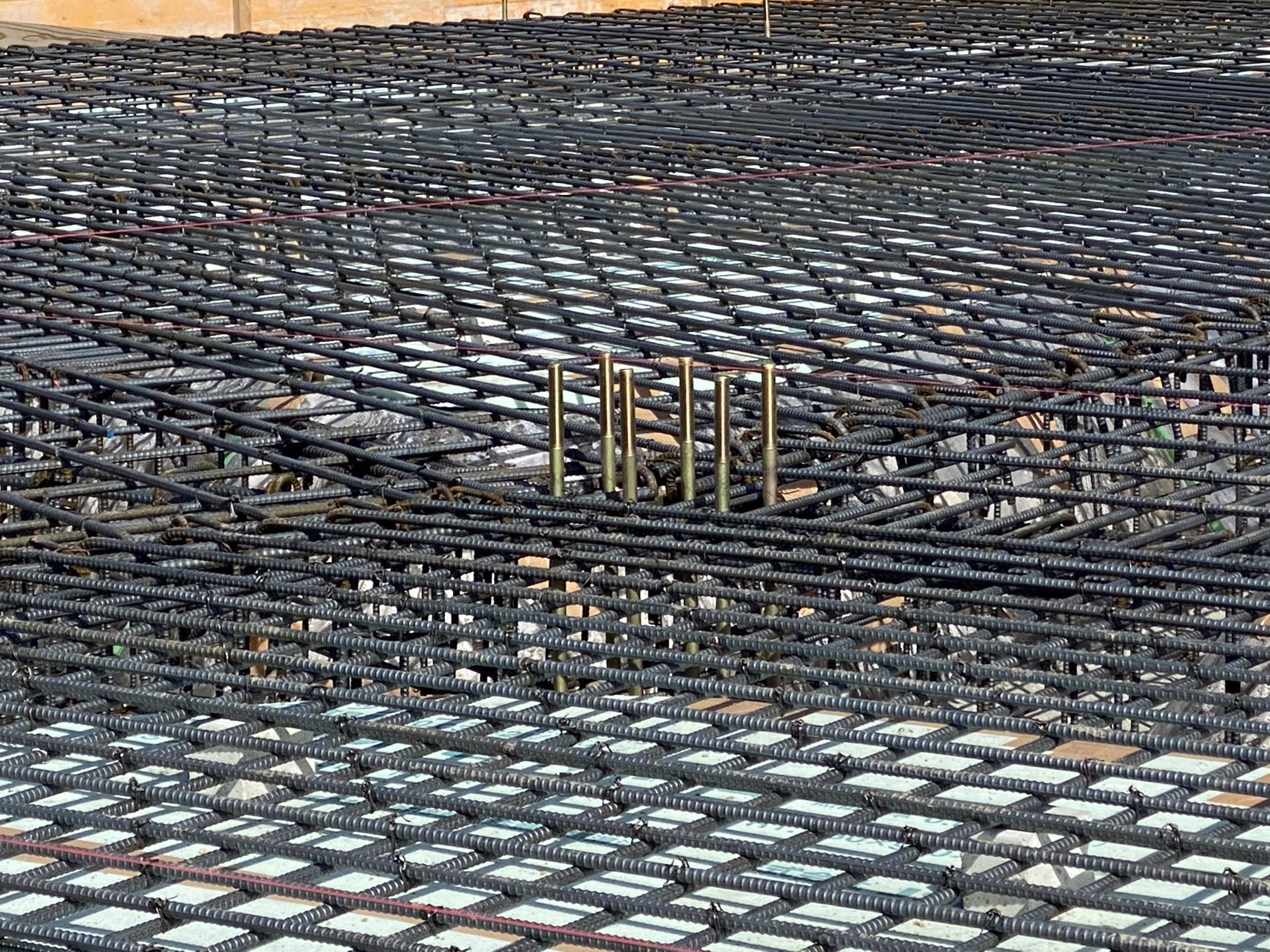

この写真は、１００ｍｍピッチ！で、直径１６ｍｍ！

通常よく使われるのは、２００ｍｍピッチ、直径１３ｍｍですので、その強固さがよく分かります。

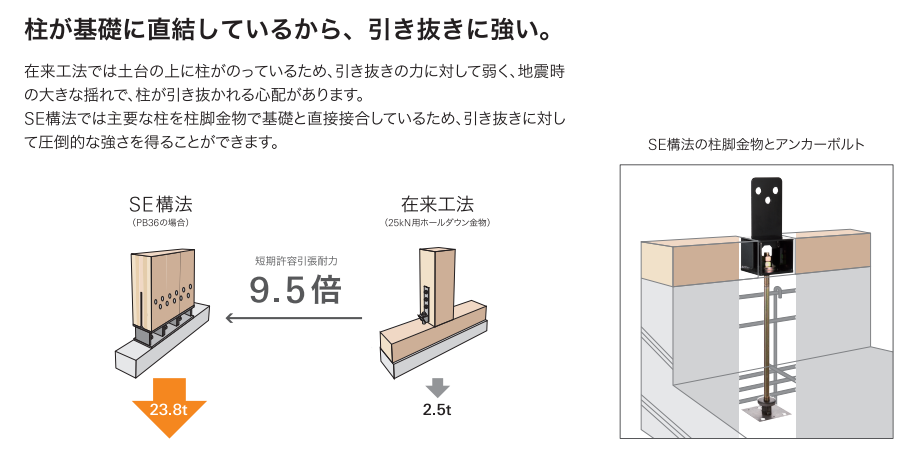

写真の中央に見えるのが、主要な柱と基礎を繋ぐアンカーボルトです。

アンカーボルトが基礎の底板部分まで埋められ固定されることによって、引き抜き強度を上げています。

アンカーボルトの位置精度は１０ｍｍ以内で、それを超えると柱がセットできなくなります。

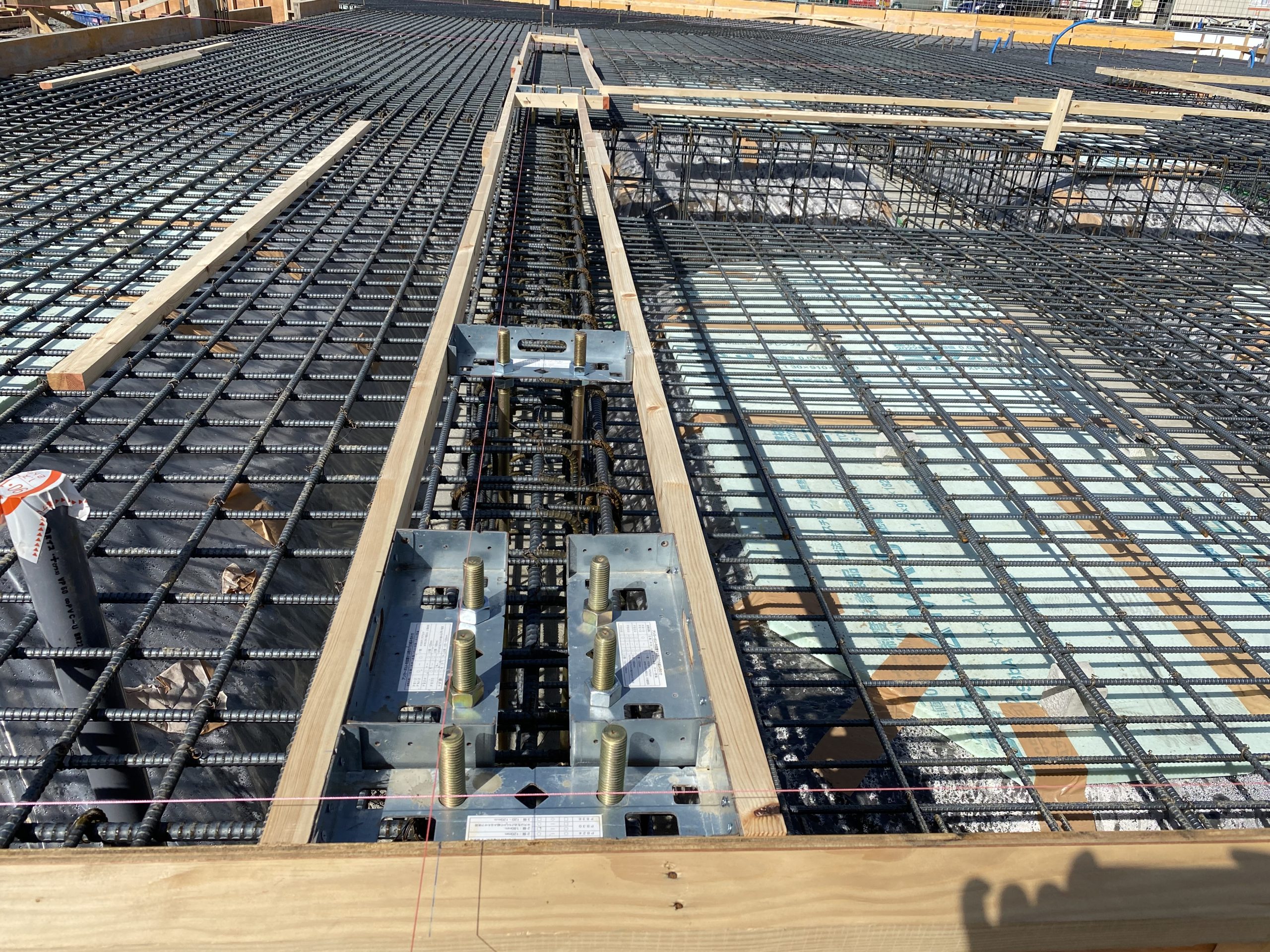

これから、土間コンクリートを流し込んでいきますが、アンカーセッターを使い、しっかりとアンカーボルトの上部を固定します。

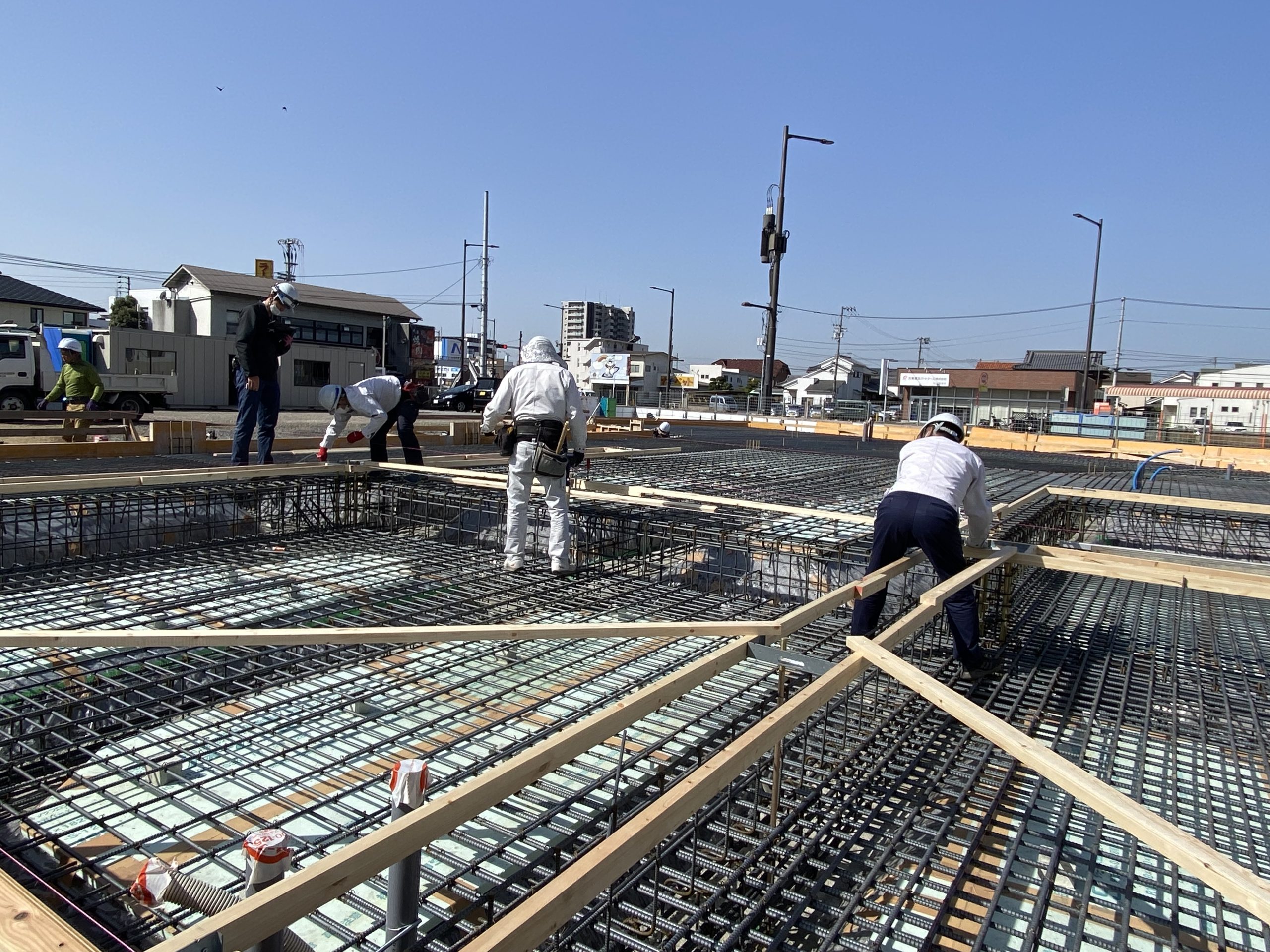

写真は、アンカーセッターを固定している様子です。（見ている私も緊張します💦ドキドキ）

SE構法の強さの秘密は、この基礎構造の精度の高さでもあるんです！

完成してからでは見ることのできない基礎配筋。

自信があるからこそお見せできる！大切な縁の下の力持ちです☺
